Cara Konfigurasi Acces Point TP-LINK TL-WA701N

Assalamuallaikum Wr. Wb.

    Selamat datang sobat selamat berjumpa lagi di artikel saya, saya kali ini akan membuat artikel Cara Konfigurasi Acces Point TP-LINK TL-WA701N sebenarnya mudah bila sudah paham dan sulit jika belum bisa/paham, makanya saya membuat artikel ini supaya tema-teman pengunjung bisa mendapatkan ilmu meski hanya sedikit. Oke langsung aJ cR mengkonfigurasinya.

TAHAP AWAL DENGAN MERUBAH IP COMPUTER AGAR TERHUBUNG KE PERANGKAT TP-LINK TL-WA7210N (KARENA MASIH DEFAULT SETTING). SETELAH MENGHUBUNGKAN SEMUA KABEL DAN POWER.SETTING IP DI COMPUTER DIRUBAH SEPERTI GAMBAR DIBAWAH INI.

Untuk memulai konfigurasi access point ini, lakukan langkah-langkah berikut secara sistematis :

1.  Sama seperti mengkonfigurasikan access point lainnya, langkah awal yang perlu dilakukan adalah menyamakan address antara access point dengan sebuah laptop sehingga alamatnya berada pada satu network. Secara default, IP yang tertera pada label access point jenis ini adalah 192.168.1.1 dan netmask 255.255.255.0.

2.  Setelah itu, nyalakan access point. Perhatikan adaptor yang digunakan, apakah voltage-nya sesuai dengan ketentuan yang tercantum pada label access point atau tidak. Jika tidak, maka sebaiknya jangan menyalakan access point tersebut dengan adaptor yang tidak sesuai.

3.  Setelah itu koneksikan access point dengan laptop dengan menggunakan kabel straight.

4.   Buka sebuah web browser pada laptop, kemudian ketikkan alamat IP default dari access point tersebut. Sebelumnya saya telah menjelaskan bahwa IP default access point jenis ini adalah 192.168.1.1, namun pada praktek ini saya menggunakan access point yang IP address-nya diubah yaitu 10.10.7.1 Maka ketikkan IP 10.10.7.1 pada address bar, lalu tekan Enter pada keyboard.

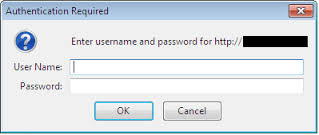

5.  Setelah itu akan muncul sebuah kotak dialog Authentication Required. Isikan username dengan admin dan isikan password dengan admin. Kemudian klik OK.

6. Kemudian akan muncul sebuah halaman web seperti berikut :

7. Klik teks "Network" pada jendela sebelah kiri untuk mengatur tipe jaringan (Static IP /     DHCP), main IP dari access point (IP local), dan subnet mask. Jika IP access     point diubah dari IP default-nya, maka halaman web akan menghilang. Untuk menampilkannya kembali, ubah IP laptop sehingga menjadi se-network dengan IP access point yang baru. Setelah semua pengaturan selesai, klik Save. Contoh :

8.Setelah itu lakukan pengaturan wireless dengan meng-klik teks Wireless pada jendela sebelah kiri kemudian pilihWireless Setting.

9.Pengaturan yang perlu dilakukan adalah pengaturan SSID(nama jaringan), Region, Channel (untuk informasi mengenai channel wireless, klik disini), dan Mode. Yang lainnya adalah pengaturan opsional (tergantung kebutuhan). Dalam hal ini saya membuat nama jaringan (SSID) yaitu tujuh. Setelah semua pengaturan selesai,
klik Save . Contoh :

10. Setelah itu lakukan pengaturan untuk DHCP agar device yang terkoneksi akan mendapatkan IP secara otomatis dari access point. Klik teks DHCP pada jendela sebelah kiri, kemudian pilih DHCP Settings. Dalam hal ini saya melakukan pengaturan range user sebanyak 10 client dari 192.168.1.2 - 10.10.7.11. Setelah semua pengaturan selesai, klik Save. Contoh :

11. Setelah semua pengaturan selesai diberikan, reboot access point dengan meng-klik teks System Tools kemudian pilih Reboot.

12. Sistem access point akan restart dalam beberapa saat yang diindikasikan oleh persentasi seperti gambar berikut :

13.   Setelah proses restarting selesai, maka selanjutnya adalah lakukan pengetesan jaringan access point yang baru dibuat. Gunakan sebuah laptop lain untuk mengakses jaringan wireless dengan nama tujuh. Kemudian lihatlah IP DHCP yang diperoleh laptop tersebut selama terkoneksi dengan jaringan tujuh. Tentunya IP yang didapatkan akan berada pada range 192.168.7.2 sampai 192.168.1.11.

Kesimpulan

Access point berfungsi sebagai lalu lintas data , sehingga memungkinkan banyak client saling terhubung melalui jaringan .

  Access point juga dapat memancarkan atau mengirim koneksi data / internet melalui gelombang radio, kekuatan signal juga dapat mempengaruhi area yang dijangkau.



    Itulah sedikit artikel yang saya share kepada sobat yang sangat membutuhkan artikel tentang cara konfigurasi acces point, biasanya dalam tugas sekolah di buat presentasi untuk mata pelajaran WAN atau LAN. Cukup sekian dari saya, bila ada salah kata saya mohon maaf, wabilla hi taufik wall hidayah.

Wassalamuallaikum Wr. Wb.
